ZJK系列電器控制箱是為各類振動電機、振動機械配套使用的專用電器控制設備。主要使用于振動給料機、振動料斗、振動輸送機、振動篩、倉壁振動器等各類以振動電機為振動源的振動機械的停車制動控制;能有效的防止共振對設備及周?chē)ㄖ锏膿p壞,對于提高振動機械的使用性能和延長使用壽命具有良好的作用。
二、ZJK系列電器控制箱的特點:
1、起動迅速,制動平穩,制動時間可調。
2、具有短路、缺相、過載、零壓保護功能,動作靈敏可靠。
3、具有集中和機旁?xún)煞N操作方法轉換功能?蓪現遠距離操作控制,能與外部控制單元聯接,實現自動控制。
4、采用定點廠家先進電器原件,運行可靠,使用壽命長,內部結構合理,外形美觀。
5、品種多、規格全、可滿足0-15KW的單、雙臺振動電機的控制。
三、ZJK系列電器控制箱的使用條件:
電 源:-380V/50HZ三相四線
工作方式:連續和斷續
安裝方式:平行或垂直安裝

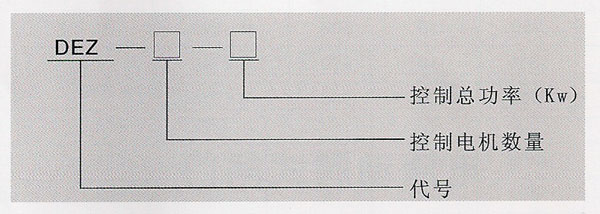

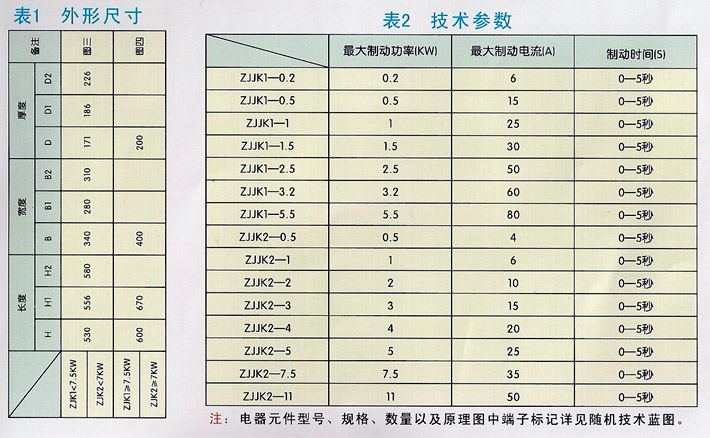

型號標志:
四、ZJK系列電器控制箱的工作原理:

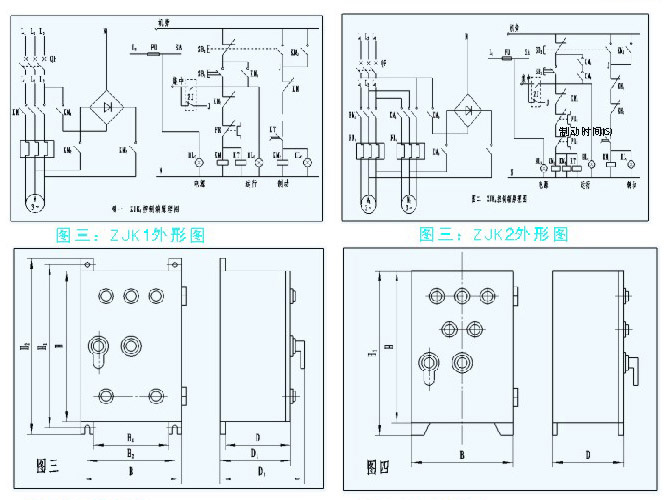

ZJK系列電器控制箱具有多功能控制功能,其工作原理參加圖一,圖二;
圖一為ZJK1控制箱工作原理圖,用于控制配用單臺振動電機的各種振動設備。
圖二為ZJK2型控制箱工作原理圖,用于控制配用雙臺振動電機的各種振動設備。
五、ZJK系列電器控制箱的使用方法:
(一):選擇
開關SA置于機旁操作位置時
1、啟動:按下啟動按鈕SB1,運行接觸器吸合,信號燈HL1(綠色)亮,電機啟動結束,進入正常運轉。
2、停止:按下停止按鈕SB2,運行信號燈HL1熄滅,HL2亮,電機停止運轉進入制動狀態,經過時間繼電器KT延時2-5秒鐘斷開,制動結束,HL2滅。
3、電源指示:合上斷路器QF,則電源信號燈HL3(黃色)亮,電源失電,則電機自然停車,HL3滅。
4、制動時間調節:是從按下停止按鈕到電機停止運轉這段時間,根據振動電機功率大小而定,一般應使振動設備越過共振區,時間大約0-5秒。
(二):選擇開關SA置于集中操作位置時
用戶可根據集中操作控制室(用戶)控制ZJ(用戶自備)來進行操作。
